용도

상수도관, 농업용수관, 양식장용, 송수관로, 배수관로, 급수관로, 기타 배수관 등

특징

  • 가볍고 긴 수명
  • 연결배관이 쉬움
  • 유량이 뛰어남
  • 오배수용 무독, 무취, 위생적
  • 충격에 강함
  • 내한성이 우수
  • 가용성이 우수
  • 부식성이 없음

특징

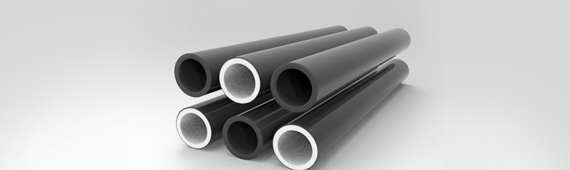

제품의 구조

다층관
다층관
단층관
단층관

성질 및 특성

구분 검사항목 요구성능 물성값 시험방법
기계적 성질 내압시험 20℃, 100h 100h 파괴가 없을 것 파괴가 없음 KS M 3408-2
80℃, 165h 165h 파괴가 없을 것 파괴가 없음 :2008
80℃, 1,000h 1000h 파괴가 없을 것 파괴가 없음
물리적 특성 파단점신장률(%) 350% 이상 634%
종축복귀성(%) 3.0% 이하 1.30%
용융질량 흐름율(%) 가공후의 변화값±20% -6%
산화유도시간(min) 20분 이상 20분 초과
용출특성 탁도 0.5도 이하 0.1
색도 1도 이하 0.2
과말간산칼륨 소비량 2.0mg/L 이하 0.3
잔류염소 소비량 0.9mg/L 이하 0.48
냄새 및 맛 이상이 없을 것 이상없음

상수도용 PE PIPE 규격 / KS M 3408-2

구분 평균
바깥지름⑴		 관열 정
원
도
⑵
SDR 6 SDR 7.4 SDR 9 SDR 11 SDR 13.6 SDR 17 SDR 21 SDR 26 SDR 33 SDR 41
최소 평균 바깥 지름 Dmm, min 최소 평균 바깥 지름 Dmm, min S 2.5 S 3.2 S 4 S 5 S 6.3 S 8 S 10 S 12.5 S 16 S 20
공칭 압력, PN⑴(bar)
PE100 PN 25 PN 20 PN 16 PN 12.5 PN 10 PN 8 PN 6⑶ PN 5 PN 4 PN 3.2
PE80 - PN 25 PN 20 PN 16 PN 12.5 PN 10 PN 8 PN 6⑶ PN 5 PN 4
공칭치수 판벽 두께⑵
emin emax emin emax emin emax emin emax emin emax emin emax emin emax emin emax emin emax emin emax
16 16.0 16.3 3.0 3.4 2.3⑶ 2.7 2.0⑶ 2.3 - - - - - - - - - - - - - - 1.2
20 20.0 20.3 3.4 3.9 3.0 3.4 2.3⑶ 2.7 2.0⑶ 2.3 - - - - - - - - - - - - 1.2
25 25.0 25.3 4.2 4.8 2.5 4.0 3.0 3.4 2.3⑶ 2.7 2.0⑶ 2.3 - - - - - - - - - - 1.2
32 32.0 32.3 5.4 6.1 4.4 5.0 3.6 4.1 3.0 3.4 2.4 2.8 2.0⑶ 2.3 - - - - - - - - 1.3
40 40.0 40.4 6.7 7.5 5.5 6.2 4.5 5.1 3.7 4.2 3.0 3.5 2.4 2.8 2.0⑷ 2.3 - - - - - - 1.4
50 50.0 50.4 8.3 9.3 6.9 7.7 5.6 6.3 4.6 5.2 3.7 4.2 3.0 3.4 2.4 2.8 2.0 2.3 - - - - 1.5
63 63.0 63.4 10.5 11.7 8.6 9.6 7.1 8.0 5.8 6.5 4.7 5.3 3.8 4.3 3.0 3.4 2.5 2.9 - - - - 1.6
75 75.0 75.5 12.5 13.9 10.3 11.5 8.4 9.4 6.8 7.6 5.6 6.3 4.5 5.1 3.6 4.1 2.9 3.3 - - - - 1.8
90 90.0 90.6 15.0 16.7 12.3 13.7 10.1 11.3 8.2 9.2 6.7 7.5 5.4 6.1 4.3 1.9 3.5 4.0 - - - - 2.2
110 110.0 110.7 18.3 20.3 15.1 16.8 12.3 13.7 10.0 11.1 8.1 9.1 6.6 7.4 5.3 6.0 4.2 4.8 - - - - 2.5
125 125.0 125.8 20.8 23.0 17.1 19.0 14.0 15.6 11.4 12.7 9.2 10.3 7.4 8.3 6.0 6.7 4.8 5.4 - - - - 2.8
140 140.0 140.9 23.3 25.8 19.2 21.3 15.7 17.4 12.7 14.1 10.3 11.5 8.3 9.3 6.7 7.5 5.4 6.1 - - - - 3.2
160 160.0 161.0 26.6 29.4 21.9 24.2 17.9 19.8 14.6 16.2 11.8 13.1 9.5 10.6 7.7 8.6 6.2 7.0 - - - - 3.6
180 180.0 181.1 29.9 33.0 24.6 27.2 20.1 22.3 16.4 18.2 13.3 14.8 10.7 11.9 8.6 9.6 6.9 7.7 - - - - 4.0
200 200.0 201.2 33.2 36.7 27.4 30.3 22.4 24.8 18.2 20.2 14.7 16.3 11.9 13.2 9.6 10.7 7.7 8.6 - - - - 4.5
225 225.0 226.4 37.4 41.3 30.8 34.0 25.2 27.9 20.5 22.7 16.6 18.4 13.4 14.9 10.8 12.0 8.6 9.6 - - - - 5.0
250 250.0 251.5 41.5 45.8 34.2 37.8 27.9 30.8 22.7 25.1 18.4 20.4 14.8 16.4 11.9 13.2 9.6 10.7 - - - - 9.8
280 280.0 281.7 46.5 51.3 38.3 42.3 31.3 34.6 25.4 28.1 20.6 22.8 16.6 18.4 13.4 14.9 10.7 11.9 - - - - 11.1
315 315.0 316.9 52.3 57.7 43.1 47.6 35.2 38.9 28.6 31.6 23.2 25.7 18.7 20.7 15.0 16.6 12.1 13.5 9.7 10.8 7.7 8.6 12.5
355 355.0 357.2 59.0 65.0 48.5 53.5 39.7 43.8 32.2 35.6 26.1 28.9 21.1 23.4 16.9 18.7 13.6 15.1 10.9 12.1 8.7 9.7 14.0
400 400.0 402.4 - - 54.7 60.3 44.7 49.3 36.3 40.1 29.4 32.5 23.7 26.2 19.1 21.2 15.3 17.0 12.3 13.7 9.8 10.9 15.6
450 450.0 452.7 - - 61.5 67.3 50.3 55.5 40.9 45.1 33.1 36.6 26.7 29.5 21.5 23.8 17.2 19.1 13.8 15.3 11.0 12.2 17.5
500 500.0 503.0 - - - - 55.8 61.5 45.4 50.1 36.8 40.6 29.7 32.8 23.9 26.4 19.1 21.2 15.4 17.0 12.3 13.7 19.6
560 560.0 563.4 - - - - - - 50.8 56.0 41.2 45.5 33.2 36.7 26.7 29.5 21.4 23.7 17.2 19.1 13.7 15.2 22.1
630 630.0 633.8 - - - - - - 57.2 63.1 46.3 51.1 37.4 41.3 30.0 33.1 24.1 26.7 19.3 21.4 15.4 17.1 -
710 - - - - - - - - 52.2 57.6 42.1 46.5 33.9 37.4 27.2 30.1 21.8 24.1 17.4 19.3 -
800 - - - - - - - - 58.8 64.8 47.4 52.3 38.1 42.1 30.6 33.8 24.5 27.1 19.6 21.7 -
900 - - - - - - - - - - 53.3 58.8 42.9 47.3 34.4 38.3 27.6 30.5 22.0 24.3 -
1000 - - - - - - - - - - 59.3 65.4 47.7 52.6 38.2 42.2 30.6 33.5 24.5 27.1 -
1200 - - - - - - - - - - - - 57.2 63.1 45.9 50.6 36.7 40.5 29.4 32.5 -
1400 - - - - - - - - - - - - - - 53.5 59.0 42.9 47.3 34.3 37.9 -
1600 - - - - - - - - - - - - - - 61.2 67.5 49.0 54.0 39.2 43.3 -
구분 평균
바깥지름⑴		 관열 정
원
도
⑵
SDR 6 SDR 7.4 SDR 9
최소 평균 바깥 지름 Dmm, min 최소 평균 바깥 지름 Dmm, min S 2.5 S 3.2 S 4
공칭 압력, PN⑴(bar)
PE100 PN 25 PN 20 PN 16
PE80 - PN 25 PN 20
공칭치수 판벽 두께⑵
emin emax emin emax emin emax
16 16.0 16.3 3.0 3.4 2.3⑶ 2.7 2.0⑶ 2.3 1.2
20 20.0 20.3 3.4 3.9 3.0 3.4 2.3⑶ 2.7 1.2
25 25.0 25.3 4.2 4.8 2.5 4.0 3.0 3.4 1.2
32 32.0 32.3 5.4 6.1 4.4 5.0 3.6 4.1 1.3
40 40.0 40.4 6.7 7.5 5.5 6.2 4.5 5.1 1.4
50 50.0 50.4 8.3 9.3 6.9 7.7 5.6 6.3 1.5
63 63.0 63.4 10.5 11.7 8.6 9.6 7.1 8.0 1.6
75 75.0 75.5 12.5 13.9 10.3 11.5 8.4 9.4 1.8
90 90.0 90.6 15.0 16.7 12.3 13.7 10.1 11.3 2.2
110 110.0 110.7 18.3 20.3 15.1 16.8 12.3 13.7 2.5
125 125.0 125.8 20.8 23.0 17.1 19.0 14.0 15.6 2.8
140 140.0 140.9 23.3 25.8 19.2 21.3 15.7 17.4 3.2
160 160.0 161.0 26.6 29.4 21.9 24.2 17.9 19.8 3.6
180 180.0 181.1 29.9 33.0 24.6 27.2 20.1 22.3 4.0
200 200.0 201.2 33.2 36.7 27.4 30.3 22.4 24.8 4.5
225 225.0 226.4 37.4 41.3 30.8 34.0 25.2 27.9 5.0
250 250.0 251.5 41.5 45.8 34.2 37.8 27.9 30.8 9.8
280 280.0 281.7 46.5 51.3 38.3 42.3 31.3 34.6 11.1
315 315.0 316.9 52.3 57.7 43.1 47.6 35.2 38.9 12.5
355 355.0 357.2 59.0 65.0 48.5 53.5 39.7 43.8 14.0
400 400.0 402.4 - - 54.7 60.3 44.7 49.3 15.6
450 450.0 452.7 - - 61.5 67.3 50.3 55.5 17.5
500 500.0 503.0 - - - - 55.8 61.5 19.6
560 560.0 563.4 - - - - - - 22.1
630 630.0 633.8 - - - - - - -
710 - - - - - - -
800 - - - - - - -
900 - - - - - - -
1000 - - - - - - -
1200 - - - - - - -
1400 - - - - - - -
1600 - - - - - - -
구분 평균
바깥지름⑴		 관열 정
원
도
⑵
SDR 11 SDR 13.6 SDR 17
최소 평균 바깥 지름 Dmm, min 최소 평균 바깥 지름 Dmm, min S 5 S 6.3 S 8
공칭 압력, PN⑴(bar)
PE100 PN 12.5 PN 10 PN 8
PE80 PN 16 PN 12.5 PN 10
공칭치수 판벽 두께⑵
emin emax emin emax emin emax
16 16.0 16.3 - - - - - - 1.2
20 20.0 20.3 2.0⑶ 2.3 - - - - 1.2
25 25.0 25.3 2.3⑶ 2.7 2.0⑶ 2.3 - - 1.2
32 32.0 32.3 3.0 3.4 2.4 2.8 2.0⑶ 2.3 1.3
40 40.0 40.4 3.7 4.2 3.0 3.5 2.4 2.8 1.4
50 50.0 50.4 4.6 5.2 3.7 4.2 3.0 3.4 1.5
63 63.0 63.4 5.8 6.5 4.7 5.3 3.8 4.3 1.6
75 75.0 75.5 6.8 7.6 5.6 6.3 4.5 5.1 1.8
90 90.0 90.6 8.2 9.2 6.7 7.5 5.4 6.1 2.2
110 110.0 110.7 10.0 11.1 8.1 9.1 6.6 7.4 2.5
125 125.0 125.8 11.4 12.7 9.2 10.3 7.4 8.3 2.8
140 140.0 140.9 12.7 14.1 10.3 11.5 8.3 9.3 3.2
160 160.0 161.0 14.6 16.2 11.8 13.1 9.5 10.6 3.6
180 180.0 181.1 16.4 18.2 13.3 14.8 10.7 11.9 4.0
200 200.0 201.2 18.2 20.2 14.7 16.3 11.9 13.2 4.5
225 225.0 226.4 20.5 22.7 16.6 18.4 13.4 14.9 5.0
250 250.0 251.5 22.7 25.1 18.4 20.4 14.8 16.4 9.8
280 280.0 281.7 25.4 28.1 20.6 22.8 16.6 18.4 11.1
315 315.0 316.9 28.6 31.6 23.2 25.7 18.7 20.7 12.5
355 355.0 357.2 32.2 35.6 26.1 28.9 21.1 23.4 14.0
400 400.0 402.4 36.3 40.1 29.4 32.5 23.7 26.2 15.6
450 450.0 452.7 40.9 45.1 33.1 36.6 26.7 29.5 17.5
500 500.0 503.0 45.4 50.1 36.8 40.6 29.7 32.8 19.6
560 560.0 563.4 50.8 56.0 41.2 45.5 33.2 36.7 22.1
630 630.0 633.8 57.2 63.1 46.3 51.1 37.4 41.3 -
710 - - 52.2 57.6 42.1 46.5 -
800 - - 58.8 64.8 47.4 52.3 -
900 - - - - 53.3 58.8 -
1000 - - - - 59.3 65.4 -
1200 - - - - - - -
1400 - - - - - - -
1600 - - - - - - -
구분 평균
바깥지름⑴		 관열 정
원
도
⑵
SDR 21 SDR 26 SDR 33 SDR 41
최소 평균 바깥 지름 Dmm, min 최소 평균 바깥 지름 Dmm, min S 10 S 12.5 S 16 S 20
공칭 압력, PN⑴(bar)
PE100 PN 6⑶ PN 5 PN 4 PN 3.2
PE80 PN 8 PN 6⑶ PN 5 PN 4
공칭치수 판벽 두께⑵
emin emax emin emax emin emax emin emax
16 16.0 16.3 - - - - - - - - 1.2
20 20.0 20.3 - - - - - - - - 1.2
25 25.0 25.3 - - - - - - - - 1.2
32 32.0 32.3 - - - - - - - - 1.3
40 40.0 40.4 2.0⑷ 2.3 - - - - - - 1.4
50 50.0 50.4 2.4 2.8 2.0 2.3 - - - - 1.5
63 63.0 63.4 3.0 3.4 2.5 2.9 - - - - 1.6
75 75.0 75.5 3.6 4.1 2.9 3.3 - - - - 1.8
90 90.0 90.6 4.3 1.9 3.5 4.0 - - - - 2.2
110 110.0 110.7 5.3 6.0 4.2 4.8 - - - - 2.5
125 125.0 125.8 6.0 6.7 4.8 5.4 - - - - 2.8
140 140.0 140.9 6.7 7.5 5.4 6.1 - - - - 3.2
160 160.0 161.0 7.7 8.6 6.2 7.0 - - - - 3.6
180 180.0 181.1 8.6 9.6 6.9 7.7 - - - - 4.0
200 200.0 201.2 9.6 10.7 7.7 8.6 - - - - 4.5
225 225.0 226.4 10.8 12.0 8.6 9.6 - - - - 5.0
250 250.0 251.5 11.9 13.2 9.6 10.7 - - - - 9.8
280 280.0 281.7 13.4 14.9 10.7 11.9 - - - - 11.1
315 315.0 316.9 15.0 16.6 12.1 13.5 9.7 10.8 7.7 8.6 12.5
355 355.0 357.2 16.9 18.7 13.6 15.1 10.9 12.1 8.7 9.7 14.0
400 400.0 402.4 19.1 21.2 15.3 17.0 12.3 13.7 9.8 10.9 15.6
450 450.0 452.7 21.5 23.8 17.2 19.1 13.8 15.3 11.0 12.2 17.5
500 500.0 503.0 23.9 26.4 19.1 21.2 15.4 17.0 12.3 13.7 19.6
560 560.0 563.4 26.7 29.5 21.4 23.7 17.2 19.1 13.7 15.2 22.1
630 630.0 633.8 30.0 33.1 24.1 26.7 19.3 21.4 15.4 17.1 -
710 33.9 37.4 27.2 30.1 21.8 24.1 17.4 19.3 -
800 38.1 42.1 30.6 33.8 24.5 27.1 19.6 21.7 -
900 42.9 47.3 34.4 38.3 27.6 30.5 22.0 24.3 -
1000 47.7 52.6 38.2 42.2 30.6 33.5 24.5 27.1 -
1200 57.2 63.1 45.9 50.6 36.7 40.5 29.4 32.5 -
1400 - - 53.5 59.0 42.9 47.3 34.3 37.9 -
1600 - - 61.2 67.5 49.0 54.0 39.2 43.3 -
⑴ PN값은 설계 계수 C=1.25에 기초하여 계산되었으며, 국제적으로 통용되고 있는 bar 단위에 의한 압력 등급으로 나타낸다.
⑵ 허용차는 KS M ISO 11922-1의 V 등급에 따른다.
⑶ 최소 관벽 두께(emin) 2.0, 2.3 또는 3.0은 반올림하여 계산한 값이다. 전기 융착 및 피복층에 적용하기 위한 실용적인 이유로 관벽 두께는 3.0mm를 추천한다.
⑷ 바깥층 두께는 다층관에 한하여 적용한다.
